点餐系统 Design

• 7.1 UI Design
  • 7.1.1 登录注册部分
  • 7.1.2 除登录注册部分
  • 7.1.3 客户端
    • 客户端页面流与数据约定
      • 1.选餐界面
      • 2.确认订单界面
      • 3.支付及支付成功界面
      • 4.下单完成界面（订单详情页）
      • 5.历史订单界面

7.1 UI Design

7.1.1 登录注册部分

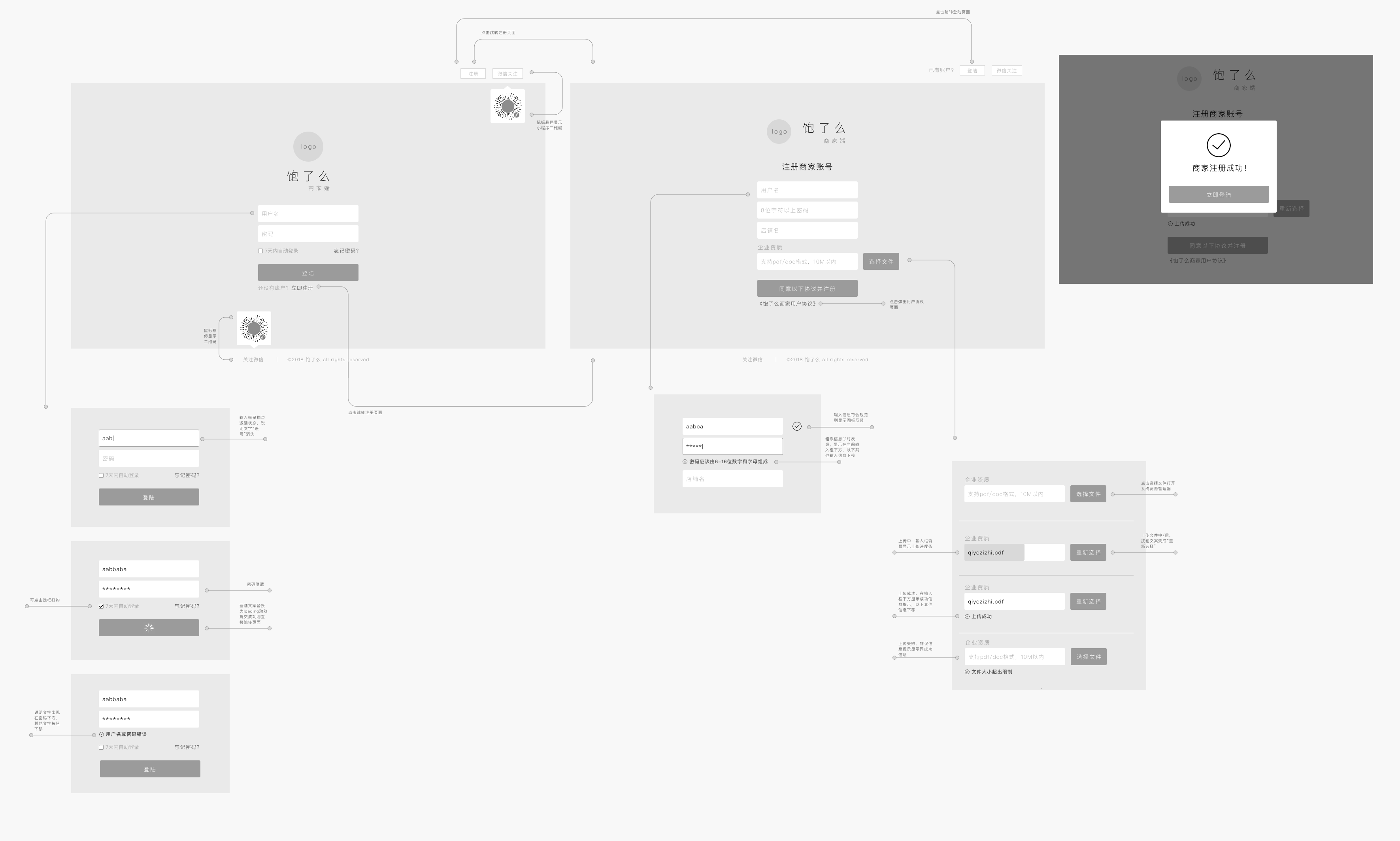

1. 注册流程

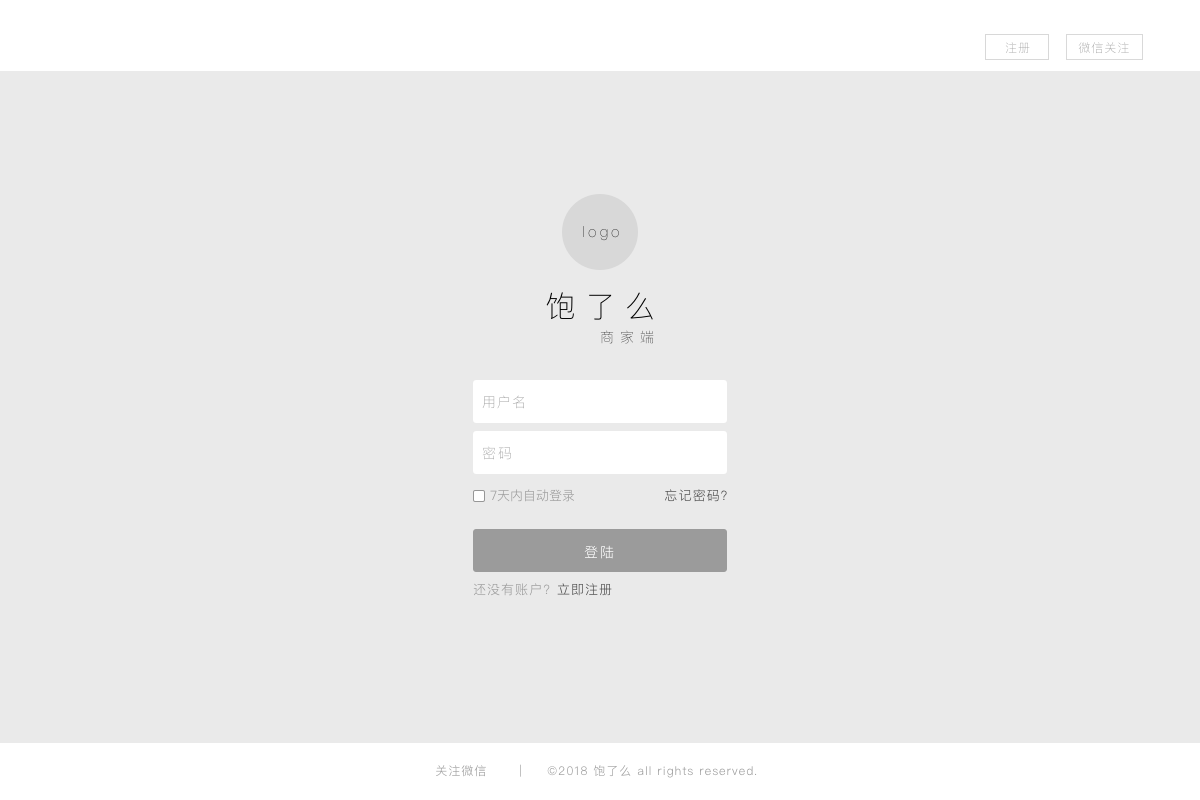

1. 登陆

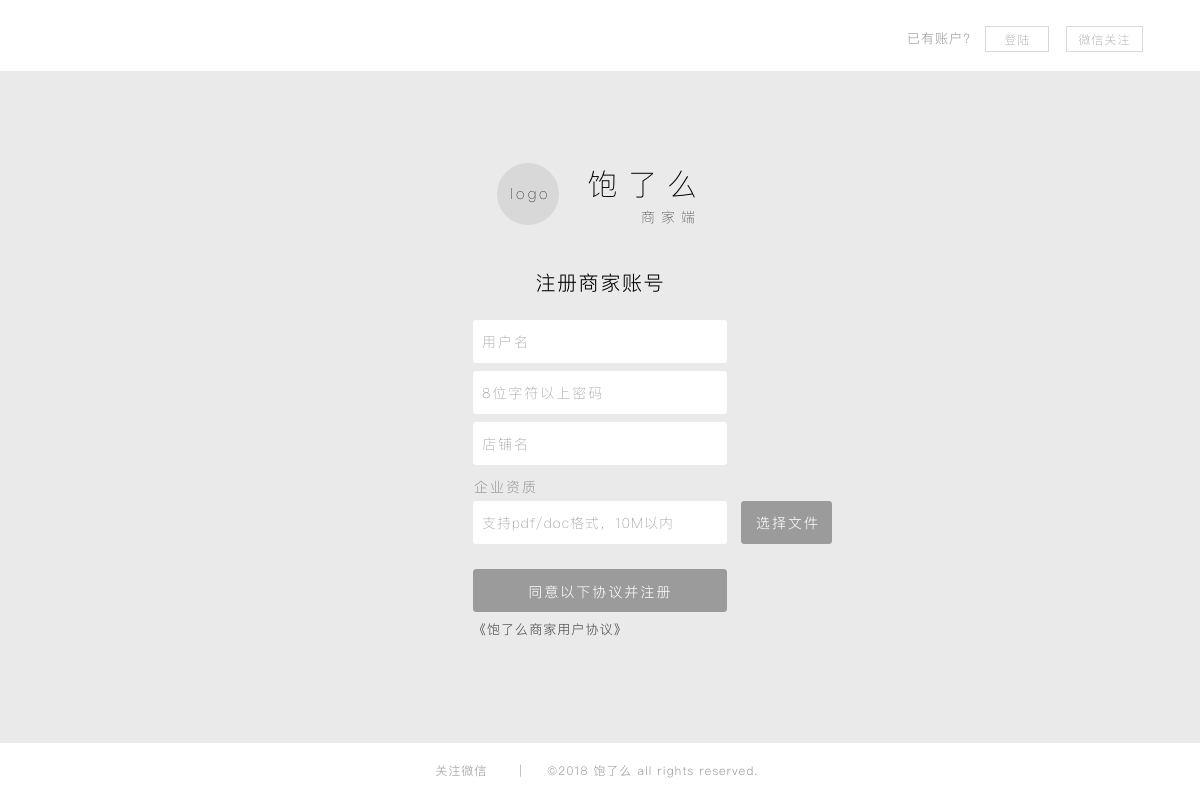

1. 注册

1. 注册成功

7.1.2 除登录注册部分

使用页面流和数据约定进行前期约束。

最后统一使用插件标注设计元素，导出HTML设计文件。

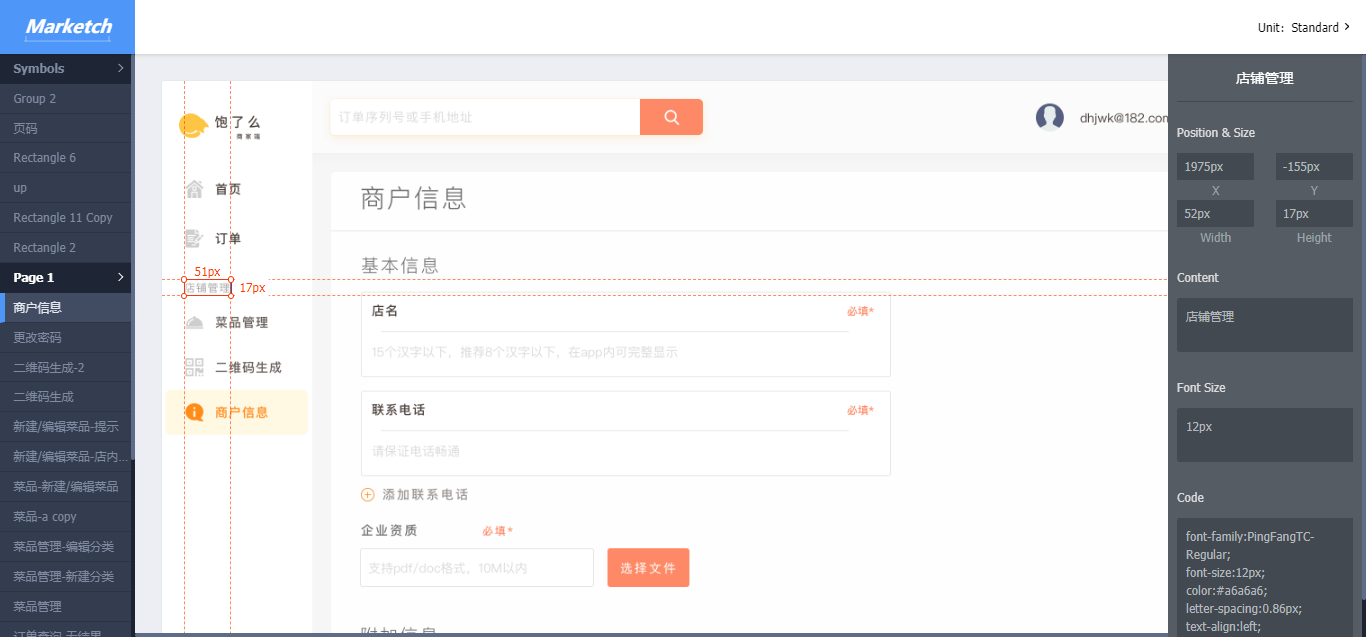

点击任意设计图中的元素会在周围和右侧显示出相关参数：

7.1.3 客户端

客户端页面流与数据约定

1.选餐界面

包含：分类列表、菜品列表、店铺信息、购物篮、计价、

• 店铺信息：店的Logo、店名、电话
• 菜品列表项：图、名、价、标签、简介（可选）
• 菜品详情：大图、完整简介
• 菜品弹窗：图、名、价、规格
• 购物篮弹窗（已选菜品列表）：名、价、规格（可选）、份数

注：

• 标签例如大拇指和小辣椒；
• 可选的意思是可以根据设计需要取舍——显不显示在列表中没关系；
• 规格无论辣度、甜度、温度、份量、配菜统一采取规格名+选项ABC的模式，一个菜品可以有多个规格项叠加；

2.确认订单界面

包含：桌号、备注填写区、已选菜品列表、支付方式

• 已选菜品列表：参见选餐界面，另加总计
• 支付方式：暂时只支持微信

3.支付及支付成功界面

不必画

4.下单完成界面（订单详情页）

包含：订单状态、已选菜单列表、订单号、下单时间

• 订单状态：下单成功（时间点）、商家接单（时间点）、用餐结束（时间点）
• 下单时间：日期+时间点

5.历史订单界面

包含：订单列表

• 订单项信息：日期、店铺名、总价、状态
